Monitoreo de condiciones - simplificado

No pierda tiempo y dinero creando una solución de piezas a la medida y software para monitorear la salud de su caja de engranajes. Rexnord ha hecho todo el trabajo por usted con nuestros paquetes de monitoreo inteligente de condiciones de la Serie 1000 que le generan ahorros en comparación a una alternativa hecha por usted mismo para el monitoreo de condiciones. Ahorre tiempo y dinero con todos los componentes necesarios para instalar rápidamente su sistema que hay en cada paquete. Úselo como un sistema independiente o intégrelo a su solución de monitoreo de condiciones existente. Simplemente compre el paquete, conéctelo y comience a monitorear, es así de fácil.

Cada paquete de monitoreo inteligente de condiciones incluye de manera estándar:

  • Dispositivo Edge: Caja sellada con tecnología inteligente que lee los valores de los sensores y envía alertas de condiciones contextuales
  • Luz Andon: La luz indica el estado general de la caja de engranajes que se monitorea
  • Sensores: Miden la temperatura, la vibración, la calidad del aceite, la humedad relativa del aceite y otras opciones de monitoreo diferentes
  • Puerto local de comunicaciones: Puerto sellado contra el clima que puede integrarse directamente a su EtherNet/IP, PROFINET o red Ethernet industrial Modbus TCP.
  • Tornillería de montaje
  • Fuente de alimentación
  • Clasificado IP-67

Cuatro maneras de monitorear la salud y el rendimiento de la caja de engranajes

Elija cualquier combinación de opciones de monitoreo para recibir alertas sobre la salud de su caja de engranajes

Alertas simples



Alertas completas
Luz Andon
Visualización del estado de la red
Integración con su sistema de control existente
Rexnord Connect Portal
Luz Andon

Oferta de paquete estándar. Proporciona alertas verdes, amarillas y rojas que indican si la caja de engranajes está sana, necesita atención pronto o está en riesgo de caer en fuera de servicio por avería.

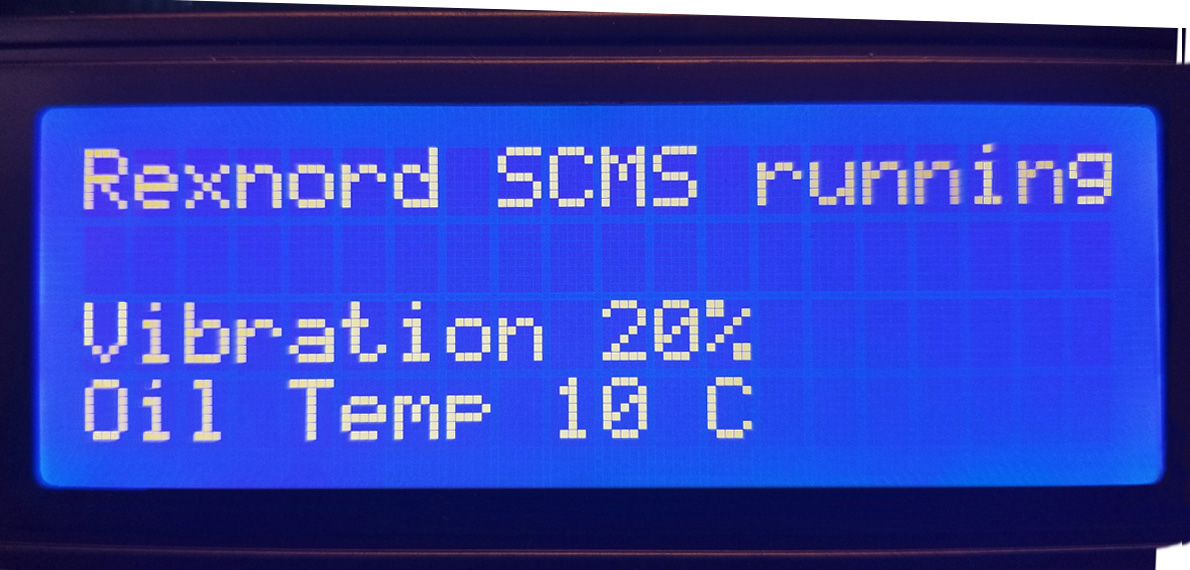

Visualización del estado de la red

La visualización externa opcional del estado puede conectarse a la red del sensor de Edge para informar al operador sobre el estado de funcionamiento actual de la transmisión por engranaje o los detalles que provocan cualquier alerta.

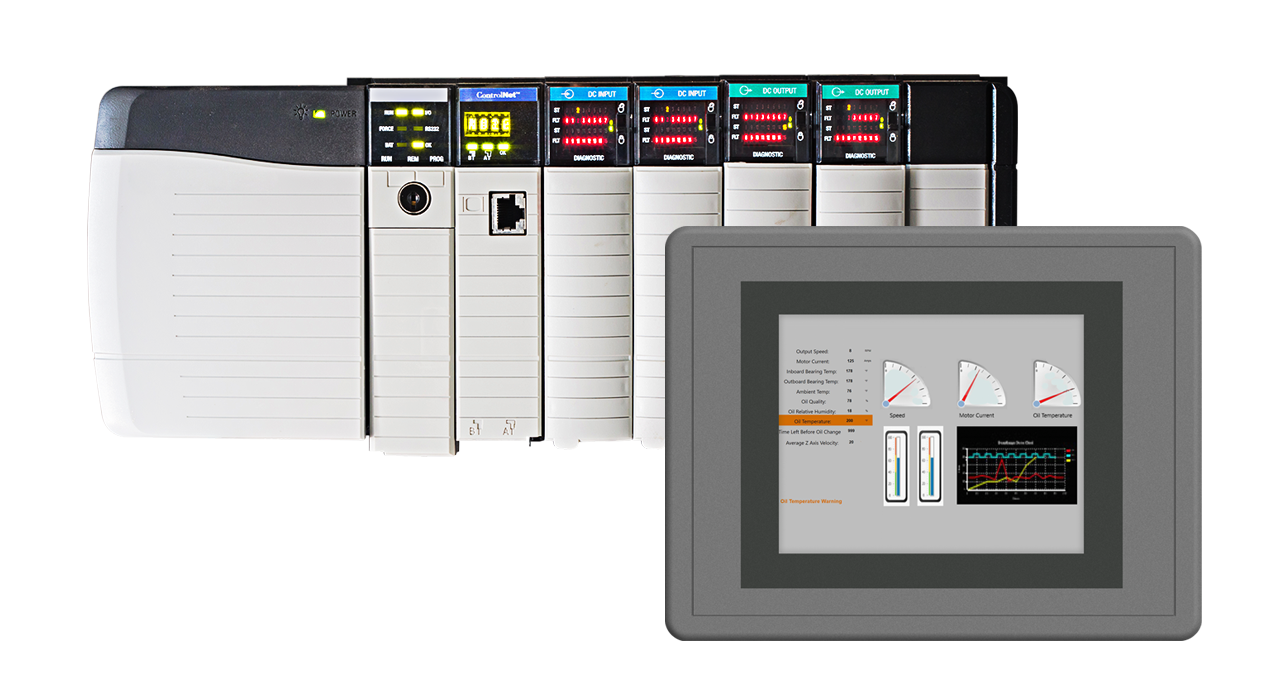

Integración con su sistema de control existente

El dispositivo Edge tiene un puerto de comunicación que le permite comunicar los valores del sensor y la salud general de la caja de engranajes directamente a su PLC/PAC

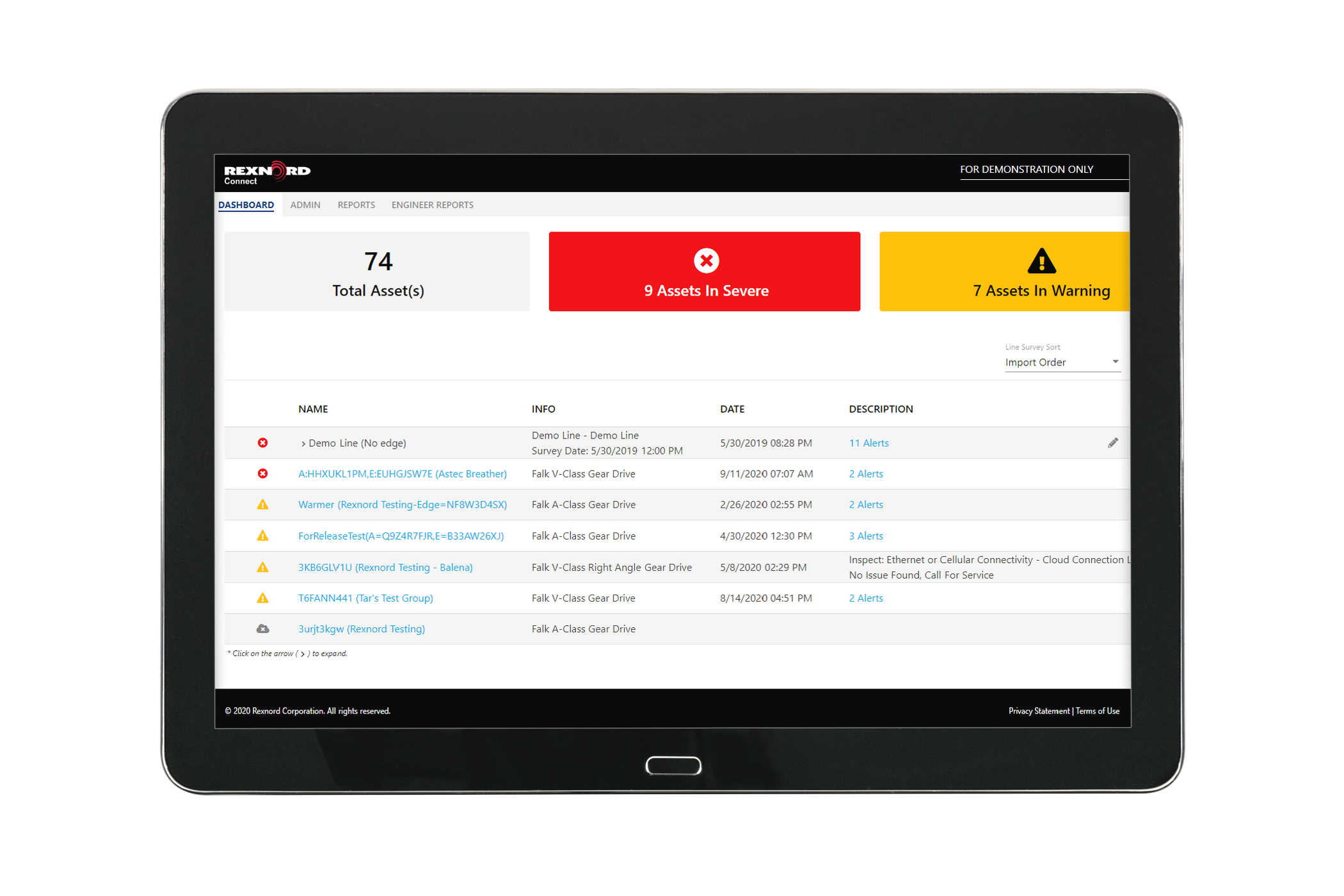

Rexnord Connect Portal

El acceso opcional al Rexnord Connect Portal es ideal cuando utiliza el sistema inteligente de monitoreo de condiciones y no se integra a un sistema de control existente. Reciba información de activos en la pantalla y mensajes de correo electrónico accionables y en contexto cuando su caja de engranajes requiera atención. Tarjeta de comunicación celular opcional para software basado en la nube.

SISTEMA INTELIGENTE DE MONITOREO DE CONDICIONES - SERIE 1000

Regresar arriba ›

MODELO 1010

Todo lo que necesita para un monitoreo de condiciones estándar. Paquete de nivel básico que monitorea la vibración general y la temperatura del aceite. Disponible como un paquete universal.

MODELO 1020

Agregue el análisis del aceite a un sistema de vibración existente que monitorea la calidad del aceite, la humedad relativa, la temperatura y el nivel. Comuníquese con un representante técnico para comprarlo y configurarlo.

MODELO 1030

Todo lo que necesita para un monitoreo de condiciones avanzado. Monitorea la vibración general, así como la calidad del aceite, la humedad relativa y la temperatura. Disponible como un paquete universal.

MODELO 1050

Obtenga datos específicos de la transmisión por engranaje y datos detallados sobre vibraciones diseñado por Rexnord, exclusivamente para las transmisiones por engranaje de Rexnord. Comuníquese con un representante técnico para comprarlo y configurarlo.



Comprar

Comprar

Comprar

Comprar

Aplicación
Transmisiones por engranajes Falk A+Plus, Y-Unit y V-Class S S S S
Paquetes universales - la mayoría de las transmisiones por engranaje diseñadas S N/A S N/A
Mediciones/Alarmas
Aceite: humedad relativa, oxidación, envejecimiento, vida restante de aceite N/A S S S
Nivel de aceite N/A S N/A S
Temperatura del aceite en el cárter S S S S
Vibración general S N/A S S
Vibración: desalineación, cojinetes y frecuencias de la malla de engranajes N/A N/A N/A S
Velocidad N/A S N/A S
Corriente del motor N/A N/A N/A S
Notificaciones/Comunicaciones
Indicación local de estado S S S S
Conectividad PLC/DCS a través de LAN S S S S
Rexnord Connect Portal a través de LAN S S S S
Rexnord Connect Portal a través del celular Modelo 1110
Incluye las mismas mediciones y notificación que el 1010 + capacidades celulares
Modelo 1120
Incluye las mismas mediciones y notificación que el 1020 + capacidades celulares
Modelo 1130
Incluye las mismas mediciones y notificación que el 1030 + capacidades celulares
Modelo 1150
Incluye las mismas mediciones y notificación que el 1050 + capacidades celulares

TRANSMISIONES POR ENGRANAJE CONECTADAS DE REXNORD

El sistema inteligente de monitoreo de condiciones - Serie 1000 está disponible para las siguientes transmisiones por engranaje de Rexnord. Obtenga más información sobre nuestra oferta de engranaje conectado o haga su pedido del paquete de instalación básico 1010 a continuación.

Regresar a arriba ›

INSTALACIÓN DE SU SISTEMA INTELIGENTE DE MONITOREO DE CONDICIONES EN TRANSMISIONES POR ENGRANAJE DE REXNORD

Obtenga información sobre cómo instalar el sistema inteligente de monitoreo de condiciones modelo 1010 y 1030 sin retirar del servicio la transmisión por engranaje. ¿Desea asistencia o está listo para una mejora? Comuníquese para solicitar apoyo.


Documentación de instalación Apoyo para la instalación y las mejoras
